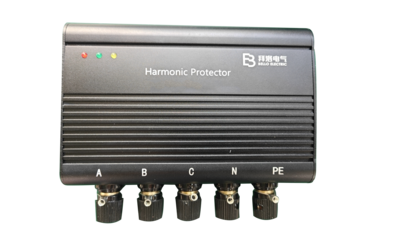

产品概述
电力电子技术的快速发展，非线性负荷的增加，配电网中的电压、电流畸变越来越严重，通常情况下可在用户侧对大功率设备进行谐波治理，而实际配电系统中存在很多小容量的精密设备，如：医院的精密仪器、实验室的测量仪器、控制系统的用电、电脑、PLC、DCS等系统，他们对于电能质量要求高，尤其是配电网络中的高次谐波，其频率在2KHz以上的谐波，在此情况下，在这些设备侧安装谐波保护器可以有效地保护控制系统的电子设备，使其免受高次谐波的干扰。BELHPD采用优质的材料与电路设计，能够吸收高次谐波，实时跟踪电源波形，滤除电源中的谐波及尖峰杂波，改善电源波形，使电网电源波形变得光滑清洁。
功能特点
u应用频段宽：能够吸收2K~20MHz的各种高次谐波和高次噪声扰动；
u体积小，易安装：结构设计合理，支持壁挂和导轨安装，接线简单，安装方便；
u高可靠性：采用非晶合金材料与航空铝材和工程塑料一体的外壳，全面降低用电设备的故障率，具有很好的经济效益；
u耐高温处理：具备效率高、无噪音、损耗低等特点，可有效地吸收配电网中的高次谐波；
u适用性广：适合各种精密负载
型号说明
技术参数
| 类别名称 | BELHPD-99 | BELHPD-100 |
基本参数 | 参考标准 | IEC61000-4-5；IEC60939-1-2；GB14549-93 |
功能 | 吸收2K~20MHz高次谐波，自动消除用电设备产生的随机高次谐波和高次噪音干扰 |
额定电压/额定频率 | 230V~400V±20%；50/60Hz |
接线方式 | 单相或者三相 |
外接开关 | 10~16A/3P |
安装方式 | 固定安装 |
外形尺寸 | 以实际尺寸为准 | 以实际尺寸为准 |
防护等级 | IP44 |
最大脉冲电流/A | 15000A |
钳位电压/V | 对于2500V（1.2uS/50uS）的浪涌电压，可限制在1000V |
抗浪涌电流/A | 对于2500V（1.2uS/50uS）的浪涌电压，浪涌电流不超过1200A（80uS/20uS） |
绝缘电阻 | ＞2MΩ |
耐压/V | 2000VAC/10S 无击穿和闪络现象 |
使用寿命 | 16000H |
滤波性能 | 保护频段 | 2KHz~10MHz |
漏电流 | ＜1mA |
外部环境 | 运行温度范围 | -25℃~+55℃ |
存储温度 | -35℃~+65℃ |
相对湿度 | 95% |
大气压力 | 50~110kpa |
工作环境 | 无腐蚀性及导电粉尘 |
电磁兼容 | 震荡波抗扰度 | IEC60255-22-1 Ⅲ级 |
静电放电抗扰度 | IEC60255-22-2 Ⅲ级 |
射频电磁场辐射抗扰度 | IEC60255-22-3 Ⅲ级 |
电快速瞬变脉冲群抗扰度 | IEC60255-22-4 Ⅲ级 |
特性 | 功耗 | ＜0.2W |
温升 | ＜5℃ |
