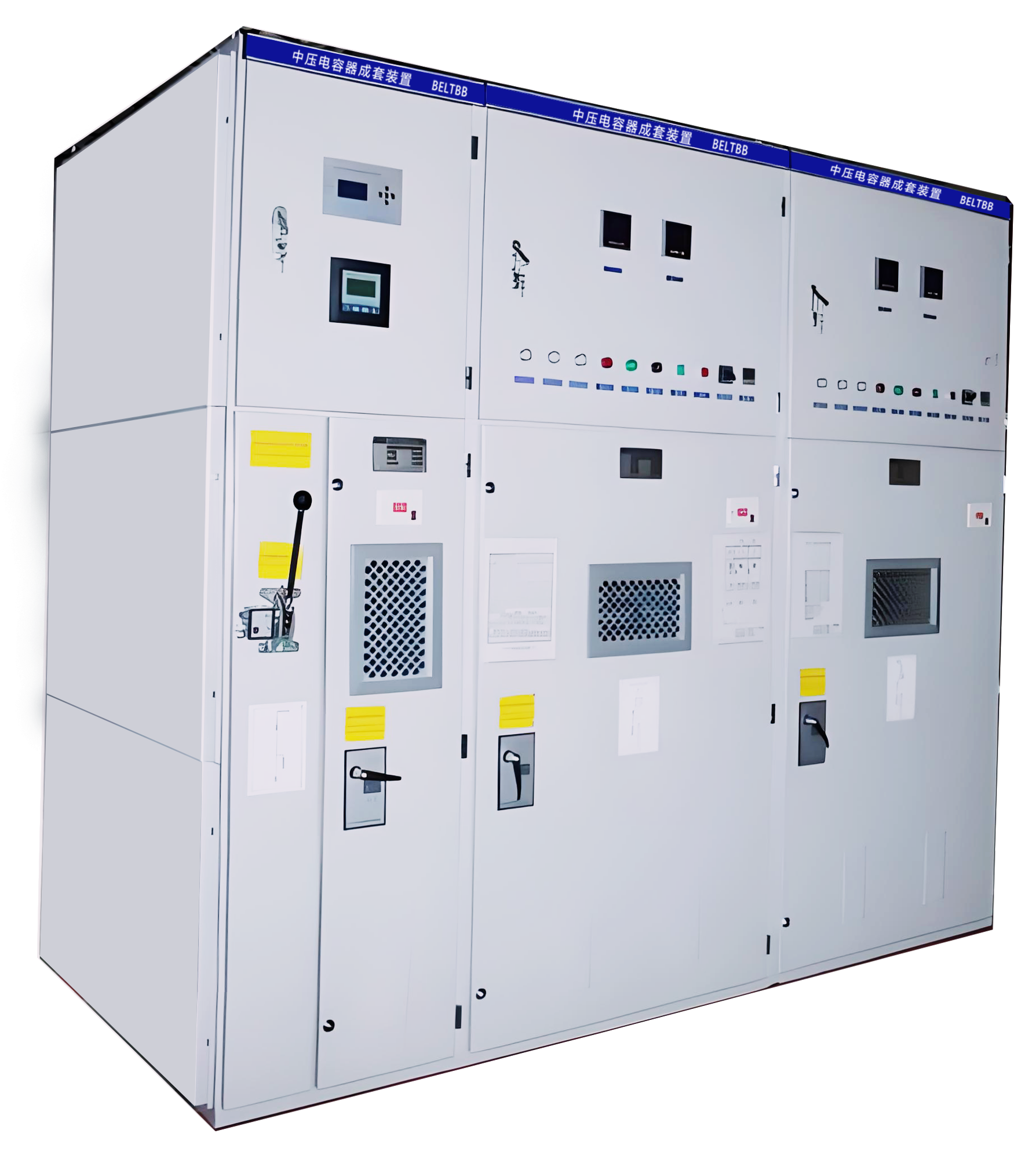

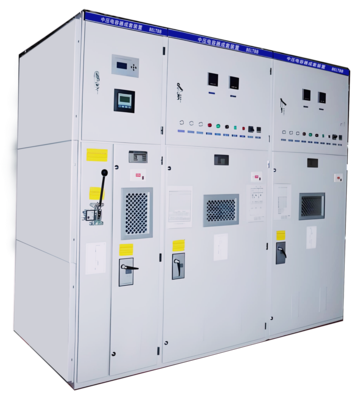

中压无功补偿成套装置

分享到：

产品详情

产品概述

中压并联电容器成套装置，主要用于对6kV、10kV、35kV等工频电力系统进行功率因数调节，改善电能质量，降低线路损耗，提高发电、供电设备的运行效率。

装置由中压并联电容器、中压串联电抗器、氧化锌避雷器、放电线圈、投切电容器专用真空接触器、隔离开关、逐熔熔断器、无功电压综合控制器和相应的主回路以及控制回路组成，控制部分起到测量、显示及对各回路的投切控制作用。

标准容量分配可以根据：300kvar、600kvar、900kvar、1200kvar配置投切单元，同时可以根据用户的需求选用不同的投切单元来满足补偿容量以及补偿精度要求。

型号说明

成套装置组成

　　装置由进线柜、分组补偿柜等组成，电容器组主接线采用星形接法。

u 进线柜

由隔离开关、电磁锁、电流互感器等器件组成，此部分主要是与补偿柜上级进线柜中的断路器及系统中电流互感器及电压互感器联络的装置

u 补偿柜

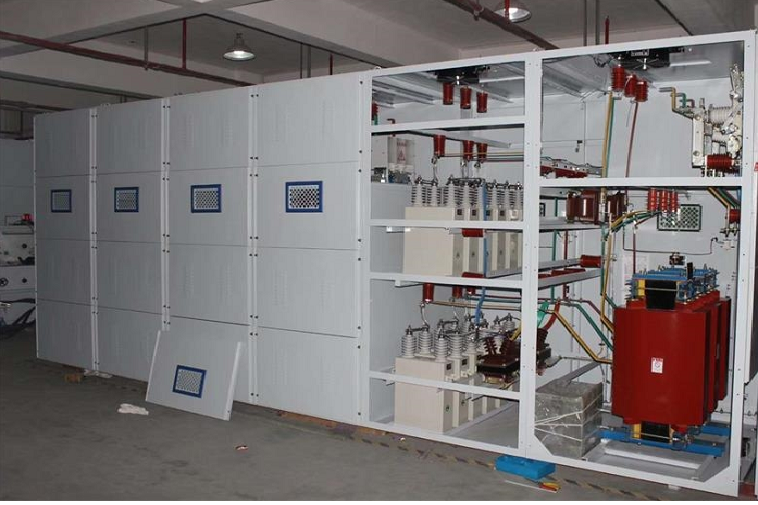

由电容器、真空接触器、电抗器、放电线圈、氧化锌避雷器、电流互感器或接地开关组成

　　高压电容柜内有内部故障保护与外部故障保护

u 故障保护主要通过以下几种保护方式实现

1. 熔丝保护，分为内熔丝和外熔丝保护，是电容器主保护不平衡电压保护

2. 速断保护

3. 过流保护

4. 过压保护

5. 欠压保护

规格型号

6kV并联电容器成套装置

规格型号	补偿容量kVar	配套电容器型号	数量	配套电抗器型号	柜体尺寸WDH（mm）
BELTBB300-P6/6kV	300	BELHC100/1P-6.6/√3	3	BELHR300/3P-6.6kV-P6	100015002400
BELTBB600-P6/6kV	600	BELHC200/1P-6.6/√3	3	BELHR600/3P-6.6kV-P6	100015002400
BELTBB750-P6/6kV	750	BELHC250/1P-6.6/	3	BELHR750/3P-6.6kV-P6	100015002400
BELTBB900-P6/6kV	900	BELHC300/1P-6.6/√3	3	BELHR900/3P-6.6kV-P6	100015002400
BELTBB1200-P6/6kV	1200	BELHC200/1P-6.6/√3	6	BELHR1200/3P-6.6kV-P6	150015002400
BELTBB1500-P6/6kV	1500	BELHC250/1P-6.6/√3	6	BELHR1500/3P-6.6kV-P6	150015002400
以上是6kV系统常规装置，每台柜体含真空接触器JCZ5-7.2D/630、放电线圈FDDC6.6/√3-1.7-1、电流互感器LZZB9J-10、避雷器HY5WR-10/27

10kV并联电容器成套装置

规格型号	补偿容量kVar	配套电容器型号	数量	配套电抗器型号	柜体尺寸WDH（mm）
BELTBB300-P6/10kV	300	BELHC100/1P-11/√3	3	BELHR300/3P-11kV-P6	100015002400
BELTBB600-P6/10kV	600	BELHC200/1P-11/√3	3	BELHR600/3P-11kV-P6	100015002400
BELTBB750-P6/10kV	750	BELHC250/1P-11/√3	3	BELHR750/3P-11kV-P6	100015002400
BELTBB900-P6/10kV	900	BELHC300/1P-11/√3	3	BELHR900/3P-11kV-P6	100015002400
BELTBB1200-P6/10kV	1200	BELHC200/1P-11/√3	6	BELHR1200/3P-11kV-P6	150015002400
BELTBB1500-P6/10kV	1500	BELHC250/1P-11/√3	6	BELHR1500/3P-11kV-P6	150015002400
以上是10kV系统常规装置，每台柜体含真空接触器JCZ5-12D/630、放电线圈FDDC11/√3-1.7-1、电流互感器LZZB9J-10、避雷器HY5WR-17/45

注释：

u 控制柜：含隔离开关（GN24-12D/630A）、控制器等二次附件；

u 以上电抗率均为6%，如果需要设计12%电抗率或其他规格，请联系公司产品部；

u 单台柜体容量不宜超过1500kVar，建议分两组柜体安装；

u 每套补偿成套装置分组补偿数量不宜超过5组；

u 小容量的柜体可以与控制柜整合成一面柜体，但整套补偿装置补偿组数在三组以下；

u 其他设计规格请咨询BELLO电气电能质量产品部；
